川土微電子CA-IS1311 1GΩ輸入阻抗、支持-0.1V到2V線性輸入、5kVRMS 用于電壓檢測的隔離式運放新品發布！
01產品概述
CA-IS1311器件是為電壓檢測而優化的高精度隔離式運放。低的失調和增益誤差以及相關溫漂能夠在–40°C到125°C的溫度范圍內保持測量的精度。
CA-IS1311器件采用二氧化硅（SiO2）作為隔離層，支持符合UL1577認證的高達5kVRMS的電氣隔離。該技術將高低壓域分開從而防止低壓器件被損壞，同時提供低輻射和高磁場抗擾度。高共模瞬態抗擾度（CMTI）意味著CA-IS1311器件在隔離層之間正確地傳遞信號，適合要求高壓、大功率開關的工業電機控制和驅動應用場合。器件內部高邊電源丟失檢測或者欠壓鎖定（UVLO）功能有助于故障診斷和系統安全。
02產品特性
? 輸入電壓范圍：–0.1V到2V
? 高輸入阻抗：1GΩ（典型值）
? 固定初始增益：1
? 低輸入失調和溫漂：
25°C時±1.5mV（最大值），±15μV/°C（最大值）
? 低增益誤差和溫漂：
25°C時±0.3%（最大值），±40ppm/°C（最大值）
? 高邊和低邊均支持3.3V和5V供電電壓
? 寬工作溫度范圍：–40°C到125°C
? 額定工作電壓下使用壽命大于40年
03典型應用
? 工業電機控制與驅動
? 隔離式開關電源
? 不間斷電源

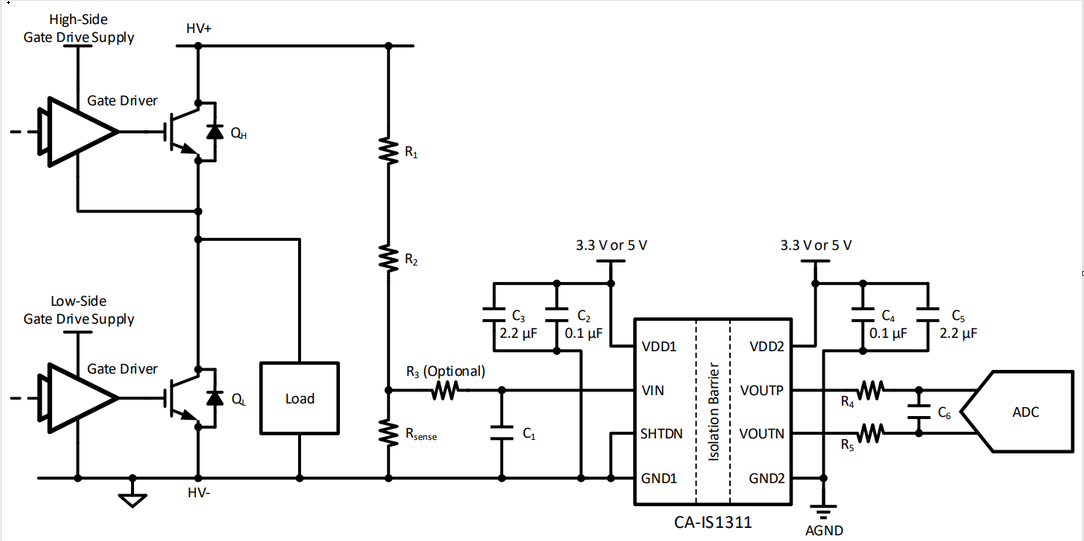

04應用框圖
