川土微電子CA-IF43232Ex 支持3V到5.5V多通道RS232收發器新品發布！
01產品概述
CA-IF3223Ex 器件由兩個線路驅動器、兩個線路接收器和一個雙路電荷泵電路組成， 該器件符合 TIA/EIA-232-F的要求并在異步通信控制器與串行端口連接器之間提供電氣接口。支持由 3V 至 5.5V 單電源供電，芯片內部電荷泵需要外接四個小型外部電容器。CA-IF43232Ex 支持最大通訊速率250kbps，DOUT1/DOUT2 輸出壓擺率最大值為30V/μs。
02產品特性
? 符合TIA/EIA-232-F 和ITU V.28 標準
? 集成電平轉換功能，支持 VCC 工作節點：3.3V 或5.0V
? 雙通道驅動器和雙通道接收器
? 最大數據速率250Kbps
? 低電源電流(典型值為1mA)
? 雙路電荷泵外接4 個0.1 μF 的電容
? 滿足甚至超過 RS-232 接口的兼容性要求
? 封裝形式：SOIC16-NB(N)、TSSOP16(TB)
03典型應用
? 有線網絡
? 數據中心和企業級計算
? 電池供電型系統
? 電腦
? 打印機

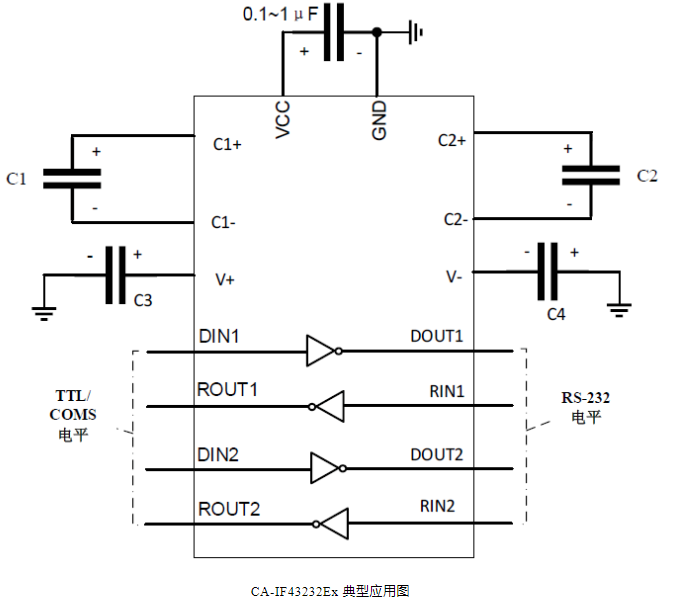

04應用圖
