CA-IS2062A 是一款隔離式控制器局域網（CAN）收發器， 內部集成 DC-DC 轉換器，省去了外部隔離電源，有效節省系統空間和簡化設計。該器件提供較高的電氣隔離等級并具有優異的性能，可以滿足工業應用的需求。器件內部的邏輯輸入與輸出緩沖器之間通過二氧化硅（SiO₂） 絕緣柵隔離，能夠承受高達 2.5kV_RMS（1 分鐘）的隔離電壓以及±150kV/μs 的典型共模瞬態抗擾度。絕緣柵阻斷了邏輯側與總線側的地環路，有助于降低端口間地電勢差較高的噪聲，確保數據的正確傳輸。

CA-IS2062A 邏輯側的 DC-DC 轉換器電源 VDDP 采用+5V 單電源供電，邏輯電源 VDDL 支持 2.5V 到 5.5V 供電范圍，VDDL 和 VDDP 分開可以使用不同電壓供電，方便和低壓控制電路的信號交互。若 VDDL 使用 5V 電源供電，可以直接和 VDDP 共用一個外部電源。器件的總線側 VISO_OUT由內部 DC-DC 轉換器產生 5V 輸出電壓，為總線側 CAN 收發器電源 VISO_IN 供電，應用中需要把 VISO_OUT 和 VISO_IN直接短接。

CA-IS2062A 的 CAN 收發器支持高達 5Mbps 的傳輸速率 （CAN FD），并在總線端口（CANH/CANL）提供限流保 護、熱關斷保護以及高達±42V 的故障電壓保護，驅動器顯性超時保護則可避免由于控制器錯誤或 TXD 輸入故 障而導致的總線閉鎖。此外，該器件的 CAN 接收器輸 入具有±30V 的共模輸入范圍（CMR），遠遠超出 ISO 11898-2 規范定義的 –2V 至 +7V 的范圍，支持可靠的數據通信。

? 符合 ISO 11898-2:2016 物理層標準

? 支持高達 1Mbps 經典 CAN 和 5Mbps 的 CAN FD （靈活數據速率）

? 集成 DC-DC 轉換器，為總線側提供 5V 隔離供電

? 集成保護功能支持可靠的數據通信

   - 總線故障保護電壓范圍：±42V

   - 總線共模輸入電壓范圍：±30V

   - 驅動器顯性超時保護避免總線閉鎖，允許最低 傳輸速率為 4.4kbps

   - 熱關斷保護和總線端口限流保護

   - 未上電時總線引腳為高阻態，理想無源特性

   - VDDP 和 VDDL 電源欠壓保護

? 邏輯側電源 VDDL 支持 2.5V 到 5.5V 供電范圍

? 擴展工業工作溫度范圍：–40°C 至 125°C

? 高共模瞬態抗擾度：±150kV/μs（典型值）

? 低環路延時：165ns（典型值），255ns（最大值）

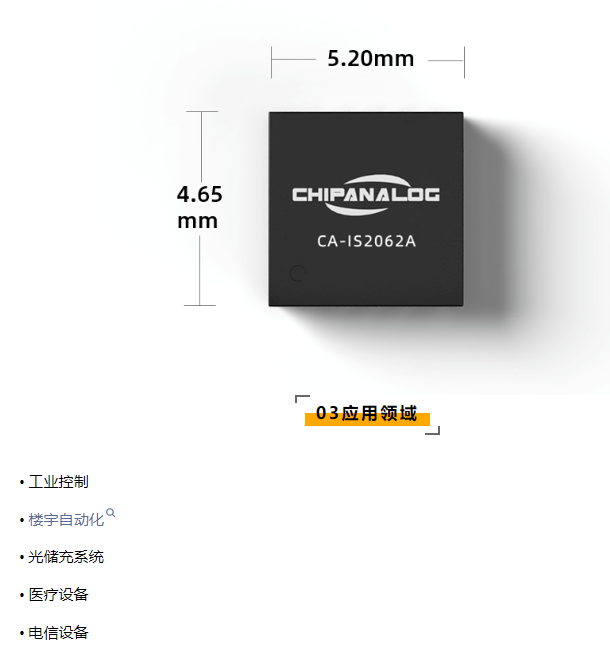

? LGA16 超緊湊型封裝

? 額定工作電壓下隔離柵壽命>40 年

? 提供 2.5kVRMS（1 分鐘）的隔離耐壓等級
